Фильтры для сжатого воздуха: незаменимые защитники вашей пневмосистемы
Сжатый воздух, покидающий компрессор, — это не чистая сила, а поток, насыщенный опасностями: микроскопическая пыль, влага в виде пара и капель, масляный аэрозоль и продукты износа самого оборудования. Без надежной фильтрации эти загрязнения беспрепятственно проникают в пневматические инструменты и механизмы, безжалостно ускоряя износ деталей и безвозвратно ухудшая качество конечного продукта. В этой статье мы подробно исследуем арсенал фильтров для очистки сжатого воздуха, разберемся в степенях очистки согласно ГОСТ и ISO, определим необходимое количество фильтров и принципы построения эффективной системы подготовки воздуха.
Почему фильтрация — это необходимость
Компрессор всасывает атмосферный воздух, который уже является смесью различных загрязнений:
- механических частиц и пыли;
- водяного пара;
- масляных аэрозолей;
- микрочастиц от износа оборудования.
После процесса сжатия концентрация всех этих примесей значительно возрастает. Отсутствие фильтрации неминуемо ведет к:
- преждевременным поломкам пневмооборудования;
- заклиниванию точных клапанов и цилиндров;
- загрязнению продукции на производственной линии;
- резкому росту затрат на ремонт и техническое обслуживание.
Таким образом, фильтрация — это не просто дополнительный элемент, а обязательный и критически важный компонент любой системы, работающей со сжатым воздухом.
Основные типы магистральных фильтров
В промышленных пневмосистемах применяются магистральные фильтры, устанавливаемые непосредственно после компрессора и осушителя. Они образуют первую линию защиты.
Основные категории фильтров включают:
- Фильтры грубой очистки — первичные барьеры.
- Фильтры тонкой очистки — для глубокой очистки.
- Фильтры сверхтонкой очистки — финальная степень защиты.
- Активированные угольные фильтры — специалисты по удалению запахов и масляных паров.
Фильтры грубой очистки: первичный щит
Эти фильтры предназначены для удаления наиболее крупных и опасных примесей: частиц пыли, ржавчины, конденсата и масляных капель значительного размера. Они всегда занимают первое место в цепи очистки, защищая более чувствительные последующие элементы системы от грубого загрязнения и избытка влаги.
Степени очистки: ГОСТ vs. ISO
ГОСТ 17443: российский ориентир
ГОСТ 17443 устанавливает требования к чистоте сжатого воздуха для промышленного применения и широко используется в отечественной нормативной базе. Стандарт классифицирует воздух по содержанию:
- твердых частиц;
- влаги;
- масляных примесей.
На практике он служит важным ориентиром, однако в современных, особенно международных, проектах чаще применяется более универсальный и детализированный стандарт ISO.
ISO 8573-1: международный язык чистоты
ISO 8573-1 — это глобальный стандарт, классифицирующий качество сжатого воздуха по трем ключевым параметрам:
- Количество и размер твердых частиц.
- Содержание воды (влаги).
- Содержание масла (включая аэрозоли и пары).
Каждому параметру присваивается отдельный класс чистоты. Например, маркировка ISO 8573-1: [2.4.1] означает:
- Класс 2 по твердым частицам.
- Класс 4 по содержанию воды.
- Класс 1 по содержанию масла.
Важное правило: чем меньше цифра класса, тем выше чистота воздуха по соответствующему параметру.
Как выбрать фильтры и определить их количество

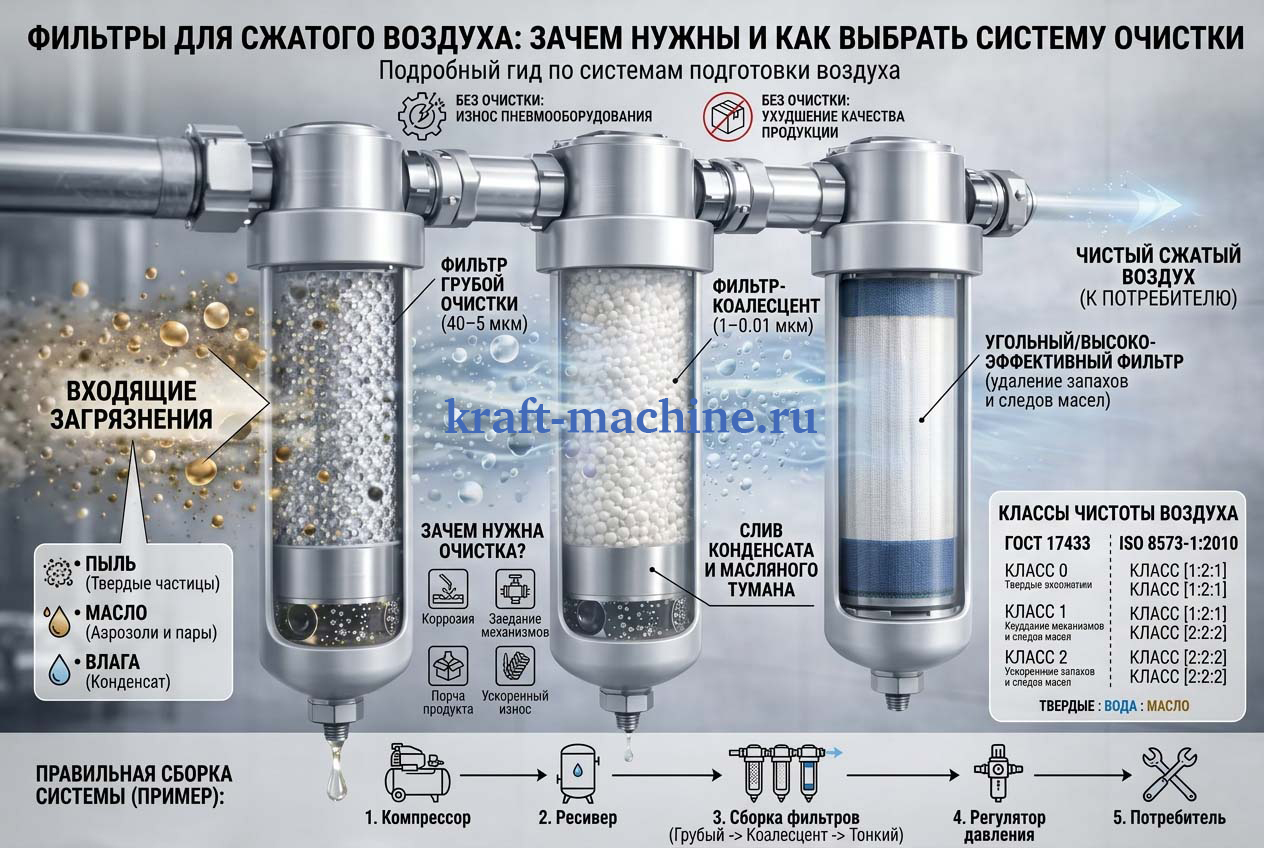

Эффективная система фильтрации строится на принципе каскадной (многоступенчатой) очистки, где каждый следующий фильтр задерживает более мелкие примеси, защищенный предыдущим.
Типовой каскад включает:

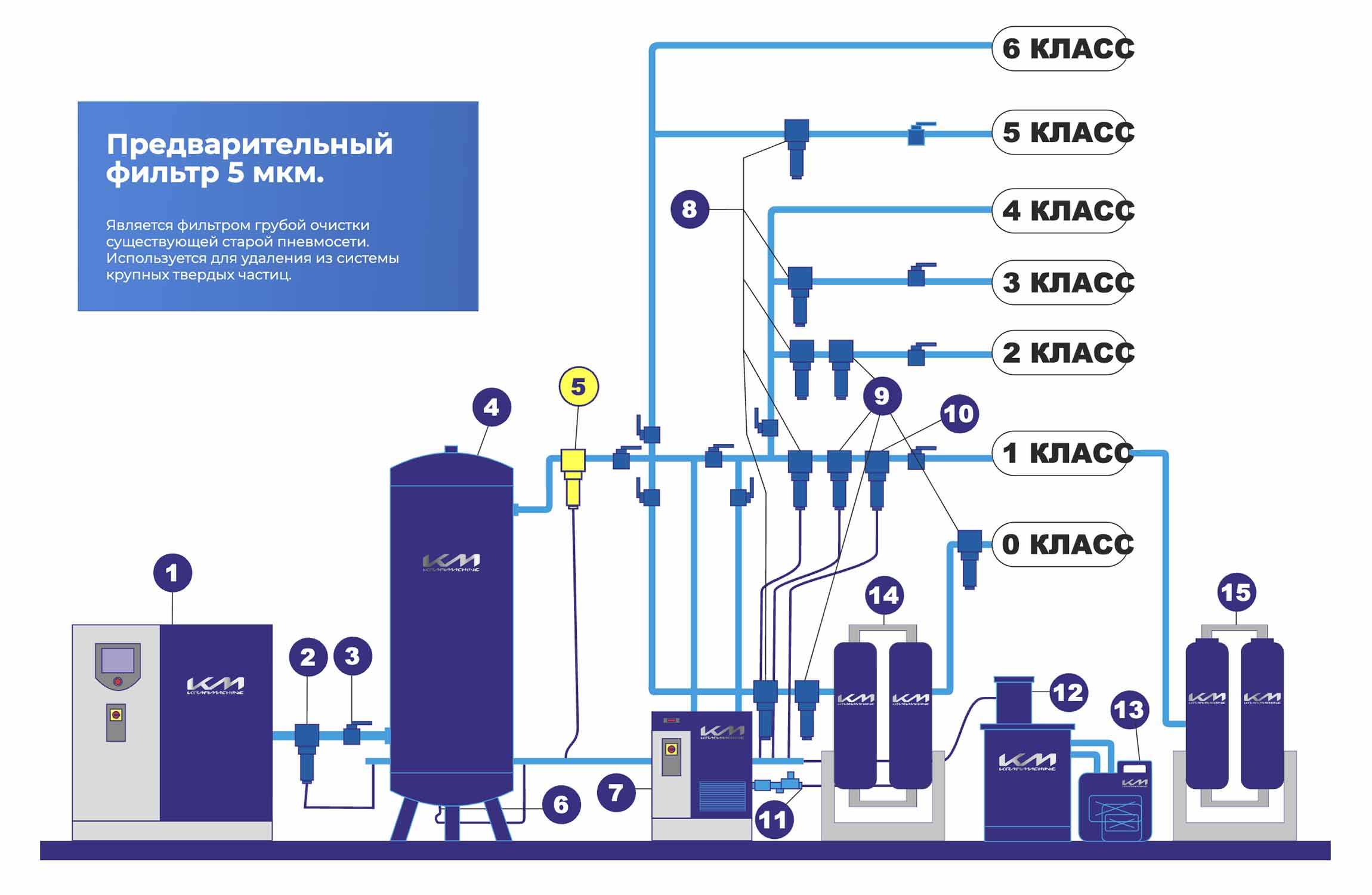

- Фильтр грубой очистки — удаление пыли, крупных частиц и капельной влаги.

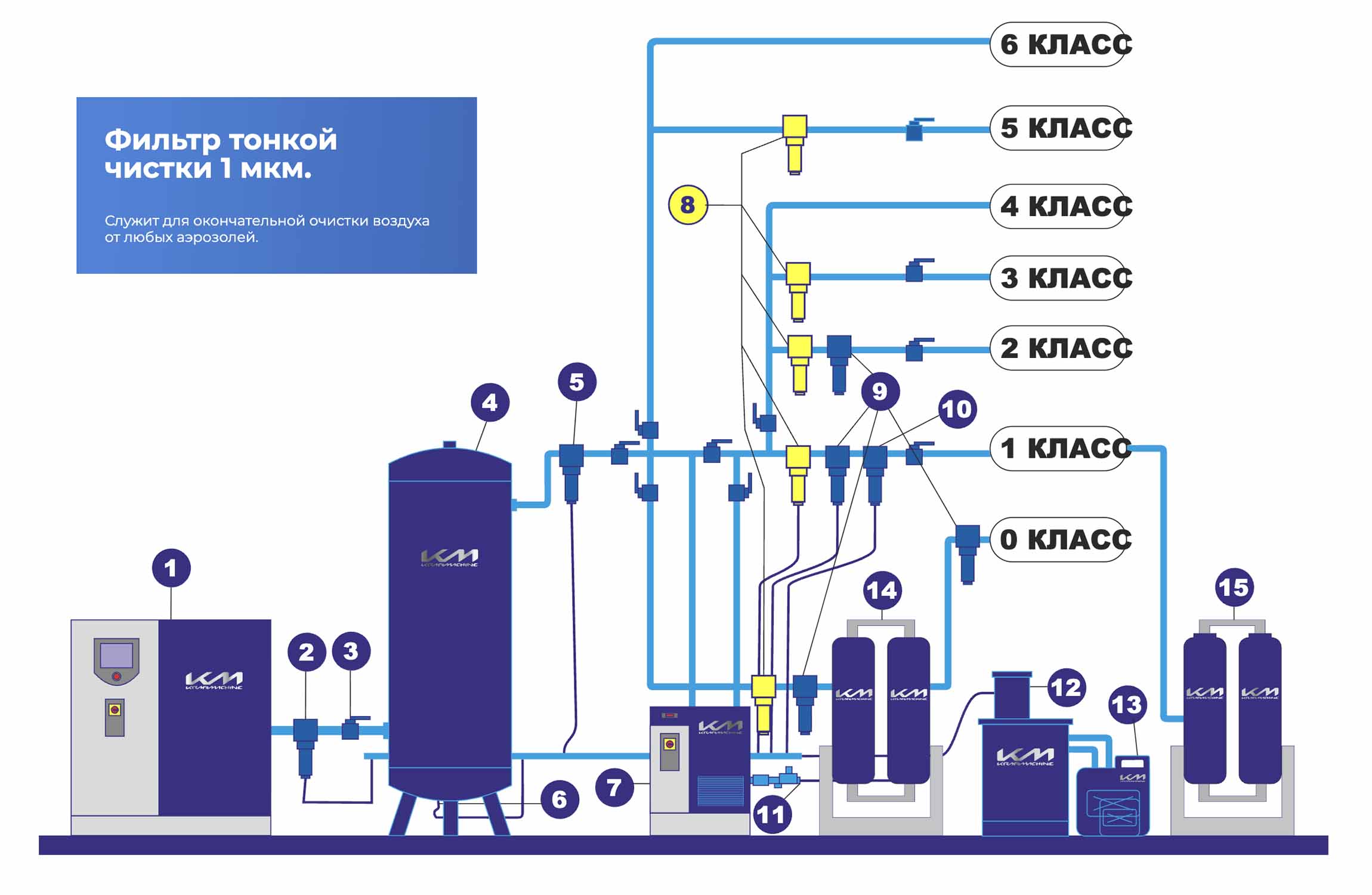

- Фильтр тонкой очистки — задержка мелких частиц и масляного аэрозоля.
- Фильтр сверхтонкой очистки — финальная очистка для высокочувствительного оборудования.
- Угольный фильтр — дополнительная ступень для устранения запахов и масляных паров (при необходимости).
Количество и тип необходимых фильтров напрямую зависят от:
- требуемого конечного класса чистоты воздуха (например, по ISO);
- отрасли и конкретного применения;
- типа используемого компрессора (например, масляный или безмасляный);
- наличия и типа осушителя воздуха в системе.
Практика применения: от СТО до микроэлектроники
- Общепромышленное оборудование: обычно достаточно каскада из фильтра грубой и тонкой очистки.
- Металлообработка, автосервисы (СТО), деревообработка: требуется фильтр грубой + тонкой очистки и, как правило, осушитель.
- Пищевая и фармацевтическая промышленность: обязательна многоступенчатая фильтрация (часто включающая сверхтонкую очистку) в сочетании с адсорбционным осушителем для достижения высших классов чистоты.
- Электроника и точное приборостроение: необходима сверхтонкая фильтрация и соблюдение строгих классов по стандарту ISO.
Типичные ошибки при выборе и эксплуатации фильтров
На практике часто встречаются просчеты, приводящие к снижению эффективности и увеличению затрат:
- Установка одного фильтра вместо системы: попытка решить все проблемы одной ступенью очистки.
- Отсутствие фильтра грубой очистки: приводит к быстрой загрязнению и выходу из строя более дорогих фильтров тонкой очистки.
- Неправильный подбор по производительности: фильтр не соответствует потоку воздуха, вызывая падение давления или недостаточную очистку.
- Игнорирование стандартов ISO: выбор без понимания требуемого конечного класса чистоты.
- Редкая или несвоевременная замены фильтроэлементов: работа загрязненных фильтров снижает эффективность и увеличивает нагрузку на систему.
Часто задаваемые вопросы (FAQ)
Можно ли использовать компрессор без фильтров? Технически — возможно. Но подобное решение катастрофически сокращает срок службы всего пневмооборудования и многократно повышает риск аварийных ситуаций и брака продукции.
Сколько фильтров нужно минимально? Абсолютный минимум — один фильтр грубой очистки. Для стабильной, долговременной и экономичной работы рекомендуется каскадная система из 2–3 фильтров (грубой + тонкой, иногда + сверхтонкой очистки).
Что означает класс ISO 8573-1? Это международная классификация, которая цифровым кодом описывает чистоту сжатого воздуха по трем ключевым загрязнителям: твердым частицам, влаге и маслу.
Нужно ли менять фильтры регулярно? Да, обязательно. Фильтроэлементы имеют ограниченный ресурс. Их плановая замены по регламенту — это залог стабильного давления, качественной очистки и предотвращения непредвиденных расходов.
Итог: фильтрация как основа надежности
Фильтрация сжатого воздуха — это не просто технический этап, а ключевой элемент обеспечения надежности, безопасности и экономической эффективности всей пневмосистемы. Правильно подобранная и собранная каскадная система фильтров выступает в роли верного защитника: она продлевает жизнь оборудованию, гарантирует высокое качество продукции и существенно снижает эксплуатационные расходы, превращая сжатый воздух в истинный чистый ресурс для вашего производства.
