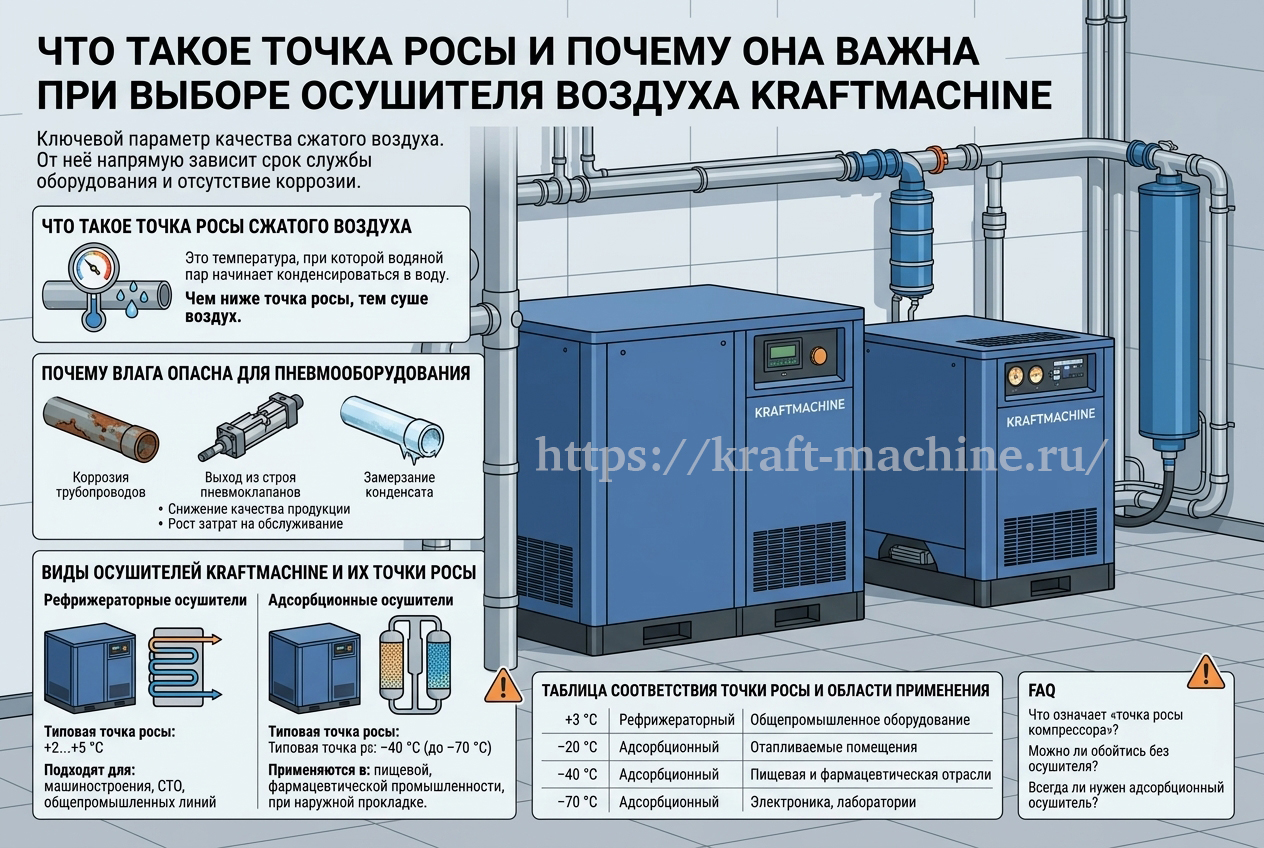

Что такое точка росы и почему она важна при выборе осушителя воздуха
Точка росы — ключевой показатель качества сжатого воздуха, своего рода «гигрометр» для пневмосистемы. От неё напрямую зависит долговечность оборудования, стабильность технологических процессов и защита магистралей от коррозии. В этой статье мы подробно разберём, что скрывается за этим термином, какие типы осушителей существуют и как сделать безошибочный выбор под конкретные задачи.
Что такое точка росы сжатого воздуха?
Точка росы — это температурный порог, при котором невидимый водяной пар, насыщающий сжатый воздух, превращается в жидкий конденсат. Чем ниже этот показатель, тем суше воздух и меньше влаги проникнет в сердце вашей пневмосистемы.
Для систем со сжатым воздухом принято указывать точку росы под давлением, поскольку с его ростом способность воздуха удерживать влагу резко падает.
Почему влага — скрытый враг пневмооборудования?
Присутствие влаги в сжатом воздухе подобно медленному яду для системы. Оно провоцирует целый ряд разрушительных последствий:
- Неумолимая коррозия трубопроводов и ресиверов.
- Преждевременный выход из строя чувствительных пневмоцилиндров и клапанов.
- Образование ледяных пробок в магистралях при отрицательных температурах.
- Снижение качества конечной продукции, что критично для пищевой, фармацевтической и лакокрасочной отраслей.
- Постоянный рост затрат на аварийный ремонт и внеплановое обслуживание.
Даже мизерное количество конденсата со временем приводит к масштабным и дорогостоящим поломкам.
Виды осушителей воздуха и достигаемые ими точки росы
1. Рефрижераторные осушители
Принцип работы основан на охлаждении воздуха с последующим отделением и отводом конденсата.
- Типовая точка росы: +2…+5 °C
- Преимущества: Экономичность, надёжность и простота в эксплуатации.
- Сфера применения: Идеальное решение для большинства стандартных задач в машиностроении, на СТО, в металлообработке и на общепромышленных линиях.
2. Адсорбционные осушители
Осушают воздух за счёт поглощения влаги специальным адсорбентом (активированный оксид алюминия, силикагель).
- Типовая точка росы: −20 °C, −40 °C, вплоть до −70 °C и ниже.
- Преимущества: Обеспечивают экстремально низкую, «осушающую пустыню» точку росы.
- Сфера применения: Критически важные и высокочувствительные процессы в пищевой, фармацевтической, электронной промышленности, а также для пневмолиний, проложенных на улице или в неотапливаемых помещениях.
Ключевые критерии подбора осушителя
Чтобы оборудование работало эффективно и на совесть, при выборе необходимо чётко определить:
- Требуемую точку росы для вашего технологического процесса.
- Рабочий расход воздуха (м³/мин).
- Рабочее давление в системе.
- Минимальную температуру окружающей среды, где работает оборудование.
- Режим работы (непрерывный или циклический).
Ошибка в расчёте точки росы — это почти всегда дилемма: либо переплата за избыточную мощность, либо постоянные эксплуатационные проблемы и ущерб для основного оборудования.
Таблица соответствия точки росы и области применения
| Точка росы | Тип осушителя | Типовая область применения |
|---|---|---|
| +3 °C | Рефрижераторный | Общепромышленное оборудование, цеховые линии. |
| −20 °C | Адсорбционный | Системы в отапливаемых помещениях с повышенными требованиями. |
| −40 °C | Адсорбционный | Пищевое и фармацевтическое производство, покрасочные камеры. |
| −70 °C | Адсорбционный | Высокотехнологичные производства (электроника, лаборатории). |
Часто задаваемые вопросы (FAQ)
Что означает «точка росы компрессора»? Это минимальная температура, при которой в сжатом воздухе на выходе из конкретного компрессора начнёт выпадать конденсат. Важный параметр для корректного подбора осушителя.
Можно ли обойтись без осушителя? Технически — да, но такая «экономия» с высокой вероятностью приведёт к ускоренной коррозии, обледенению и дорогостоящим поломкам пневмооборудования.
Всегда ли нужен адсорбционный осушитель? Нет. Для решения большинства производственных задач более чем достаточно надёжного и экономичного рефрижераторного осушителя с точкой росы около +3 °C. Адсорбционные модели — выбор для особых, «сверхсухих» требований.
