Выбираем осушитель воздуха Kraftmachine: ключевые отличия рефрижераторных и адсорбционных моделей.
Влага в пневмосистеме — незримый враг, тихая угроза, способная остановить любое производство. Мы разбираем два фундаментальных метода борьбы с ней: рефрижераторные осушители (до +3°C) и адсорбционные (до -70°C). Глубокий анализ принципов работы, сильных и слабых сторон, наглядная сравнительная таблица и четкие критерии выбора — чтобы ваше решение было безупречным.
Рефрижераторные и адсорбционные осушители сжатого воздуха: битва технологий
Введение
Воздух, который нас окружает, никогда не бывает сухим. Он насыщен водяным паром, невидимым до поры до времени. В процессе сжатия концентрация этой влаги резко возрастает, превращаясь в коварную угрозу для всего пневматического контура: от коррозии стальных артерий трубопроводов до безвременного износа точного инструмента. Влага нарушает работу систем управления, а в таких требовательных отраслях, как пищевая или фармацевтическая промышленность, она способна поставить крест на качестве конечного продукта.
Щитом против этой угрозы выступают осушители сжатого воздуха. Две доминирующие технологии — рефрижераторная и адсорбционная — ведут свою борьбу за сухость разными путями. Выбор между ними — это всегда баланс требуемой чистоты воздуха, условий его рождения и здравого экономического расчета.
Глава 1: Рефрижераторные осушители — классика надежности
1.1. Принцип действия: холод как союзник
Рефрижераторный осушитель — это, по сути, специализированный холодильник для сжатого воздуха. Его задача — охладить воздушный поток, заставив избыточный водяной пар сжаться в капли конденсата. Эти капли отсекаются и удаляются из системы, оставляя воздух сухим и безопасным.
Современные конструкции — это примеры разумной экономии. Трехфазные теплообменники («воздух-воздух» и «воздух-хладагент») выполняют двойную работу: охлаждают входящий поток и одновременно подогревают уже осушенный воздух на выходе. Это предотвращает образование росы на внешних трубопроводах и существенно снижает энергозатраты.
1.2. Конструкция: сердце и сосуды
Надежность рефрижераторной системы обеспечивает четкий набор компонентов:
- Трехступенчатый теплообменник: предварительный охладитель, испаритель и сепаратор конденсата.
- Холодильный компрессор: сердце системы, гонящее хладагент по контуру.
- Конденсатор с вентилятором: отдает тепло в атмосферу.
- Терморегулирующий вентиль: создает необходимый перепад давления.
- Эффективный влагомаслоотделитель (демистер): гарантирует чистоту отделения конденсата.
- Автоматический конденсатоотводчик: сливает влагу без потерь драгоценного сжатого воздуха.
- Клапан горячего газа: страховка от обледенения при частичной нагрузке.
1.3. Технические пределы: граница на нуле
Ключевой показатель — точка росы под давлением (PDP). Для рефрижераторных осушителей она стабильно держится в диапазоне +2°C до +5°C, чаще всего +3°C. Переступить нулевую отметку вниз эта технология не способна физически: лед, образующийся в теплообменнике, неминуемо выведет его из строя.
1.4. Преимущества и недостатки: взвешенный баланс
Сильные стороны:
- Низкая первоначальная стоимость и доступное обслуживание.
- Простота, надежность и долговечность конструкции.
- Нулевые потери сжатого воздуха — весь объем идет в работу.
- Компактность и широкий модельный ряд под любую производительность.
Слабые места:
- Ограниченная глубина осушения. Достичь «минусовой» точки росы невозможно.
- Зависимость эффективности от температуры входящего воздуха и окружающей среды.
- Чувствительность к загрязнениям (масло, твердые частицы), снижающим КПД теплообмена.
Глава 2: Адсорбционные осушители — глубина осушения
2.1. Принцип действия: молекулярная ловушка
Когда требования становятся жестче, в дело вступает адсорбционная технология. Ее цель — не охладить, а поглотить влагу на молекулярном уровне. Специальные пористые материалы-адсорбенты, словно губки, захватывают и удерживают молекулы воды из проходящего воздуха.
Для непрерывной работы используются две колонны (башни) с адсорбентом. Пока одна осушает основной поток, вторая проходит регенерацию — очистку от накопленной влаги. Цикл переключается автоматически, обеспечивая бесперебойную подачу сверхсухого воздуха.
2.2. Типы адсорбентов: материалы для безупречной сухости
- Силикагель: Универсальный «боец», способный обеспечить точку росы до -40°C.
- Активированный оксид алюминия: Прочный и устойчивый к капельной влаге, с длительным сроком службы.
- Молекулярные сита (цеолиты): Спецназ для самых сложных задач. Обеспечивают глубину осушения до -70°C и ниже.
2.3. Способы регенерации: цена сухости
Именно метод восстановления адсорбента определяет эффективность и экономику модели.
- Безнагревная регенерация (Heatless): Просто, но расточительно. Для продувки тратится 15-20% дорогого сжатого воздуха.
- Регенерация с внешним подогревом (Heated Purge): Электрический нагрев продувочного воздуха снижает его расход до 7-8%.
- Регенерация с воздуходувкой (Blower Purge): Эффективнее безнагревной на 40%. Для продувки используется нагнетаемый вентилятором атмосферный воздух, а потери сжатого падают до ~2.5%.
- Использование тепла сжатия (HOC): Идеальная синергия с безмасляным компрессором. Горячий (130-200°C) воздух от компрессора напрямую регенерирует адсорбент, минимизируя дополнительные затраты. Часто реализуется в виде компактного вращающегося барабана.
2.4. Преимущества и недостатки: мощность и сложность
Неоспоримые преимущества:
- Экстремально низкая точка росы (стабильно -40°C, -70°C и ниже).
- Незаменимы для работы в условиях отрицательных температур, полностью защищая линии от замерзания.
Стоимость совершенства:
- Высокие капитальные затраты на оборудование.
- Потери сжатого воздуха (в большинстве схем) и необходимость дорогой предварительной фильтрации от масла.
- Регулярные эксплуатационные расходы на замену адсорбента.
Глава 3: Сравнительный анализ и стратегия выбора

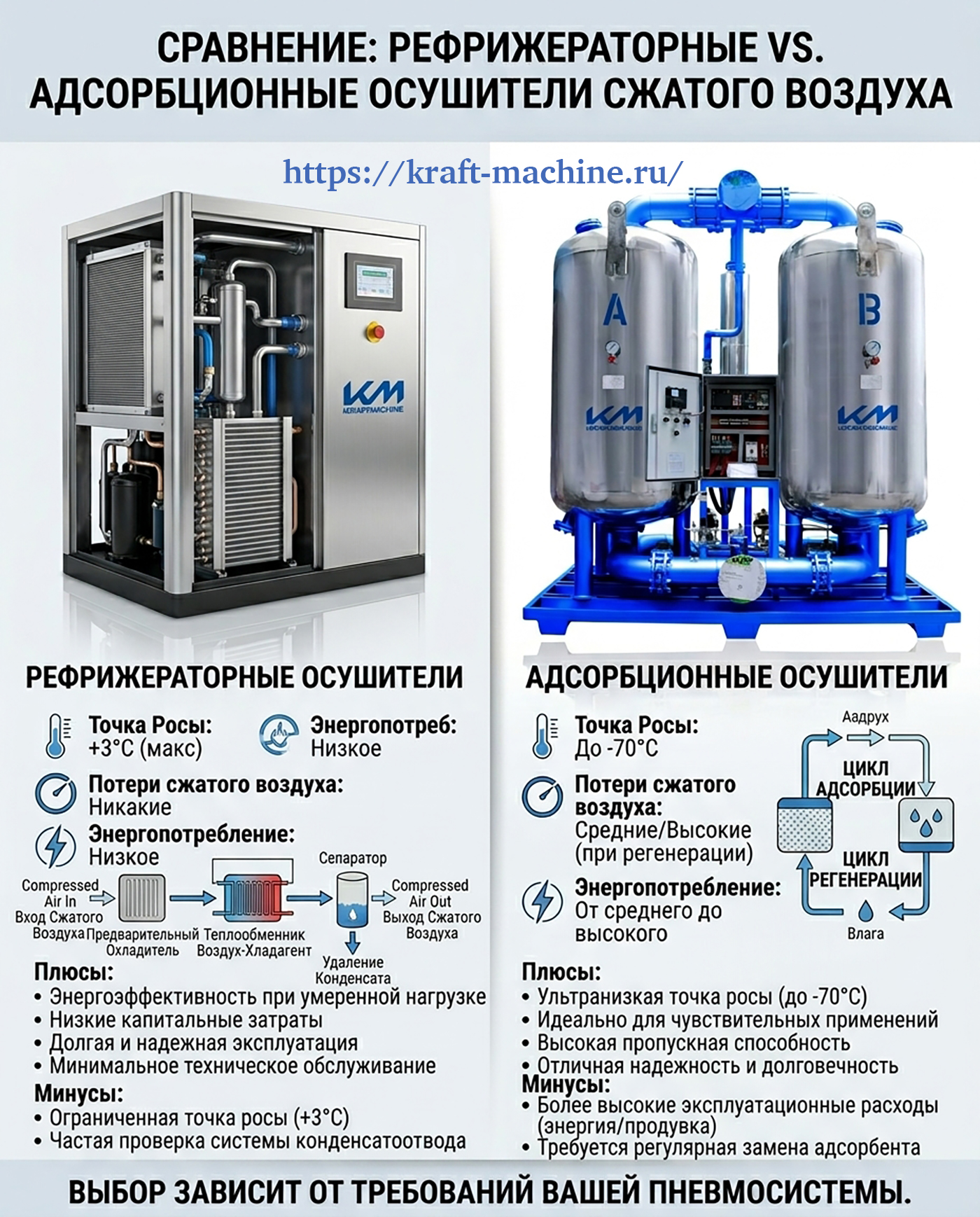

3.1. Сравнительная таблица: лицом к лицу
| Критерий | Рефрижераторный осушитель | Адсорбционный осушитель |
|---|---|---|
| Принцип работы | Охлаждение и конденсация влаги | Физическое поглощение влаги адсорбентом |
| Точка росы (PDP) | +2°C … +5°C | От -20°C до -70°C и ниже |
| Потери сжатого воздуха | Отсутствуют | Присутствуют (от 0% до 20% в зависимости от типа) |
| Энергопотребление | Умеренное (компрессор, вентилятор) | Может быть высоким (потери воздуха + нагрев) |
| Капитальные затраты | Низкие / средние | Высокие |
| Обслуживание | Простое: фильтры, диагностика | Сложнее: замена адсорбента, клапаны |
| Чувствительность к маслу | Средняя (снижает эффективность) | Критически высокая (разрушает адсорбент) |
3.2. Критерии выбора: ваш путь к решению
-
Требуемая точка росы — главный ориентир.
- Достаточно +3°C? Ваш путь — надежный и экономичный рефрижераторный осушитель.
- Нужен «минус» (зимние магистрали, критические производства, электроника)? Только адсорбционная технология.
-
Качество входящего воздуха.
- При работе с маслозаполненным компрессором установка адсорбционного осушителя диктует обязательный монтаж высокоэффективных фильтров тонкой очистки. Рефрижераторные модели в этом плане более терпимы.
-
Условия эксплуатации.
- Высокие температуры в цехе или на входе в осушитель снижают эффективность рефрижераторных моделей, требуя запаса по производительности.
Заключение
Выбор между рефрижераторным и адсорбционным осушителем — это не просто сравнение характеристик. Это стратегическое решение, определяющее надежность ваших пневмосистем и качество процессов на годы вперед.
Рефрижераторный осушитель — это разумный, экономичный и безотказный выбор для подавляющего большинства промышленных задач, где влагу нужно укротить, но не обязательно победить полностью.
Адсорбционный осушитель — это высокоточный инструмент для случаев, где компромисс с влагой невозможен. Он обеспечивает безупречную, глубокую сухость, становясь страховкой для критических технологий и сложных условий.
Правильный выбор, основанный на четком понимании ваших потребностей, — это инвестиция в бесперебойность производства, долголетие оборудования и безупречное качество результата.
